Oscilloscope Portable DSO 2090

Caractéristiques :

• Bande passante : 2 x 20 MHz
• Sensibilite : 5 mV a
• 5 V/div.
• Sequences : 1 – 2 et 5
• Modes de fonctionnement : CH1, CH2, Add, Dual.
• Impedance d’entree : 1 MΩ / 25 pF
• Tension d’entree : 300 Vcc
• Mode XY : oui
• Bande passante en voie X : 500 kHz
• Vitesse de balayage : 200 ms a 100 ns/div
• Expansion : x5
• Déclenchement : AUTO , NORM , TV-V , TV-H
• Source : INT, CH2, Line, EXT
• Couplage : AC
• Test de composants : non
• Ecran : 8 x 10 cm
• Modulation Z : oui
• Alimentation : 110/220 V (50/60 Hz)
• Dimensions : 375 x 335 x 140 mm
• Masse : 7,3 kg.

Hardware Specifications:

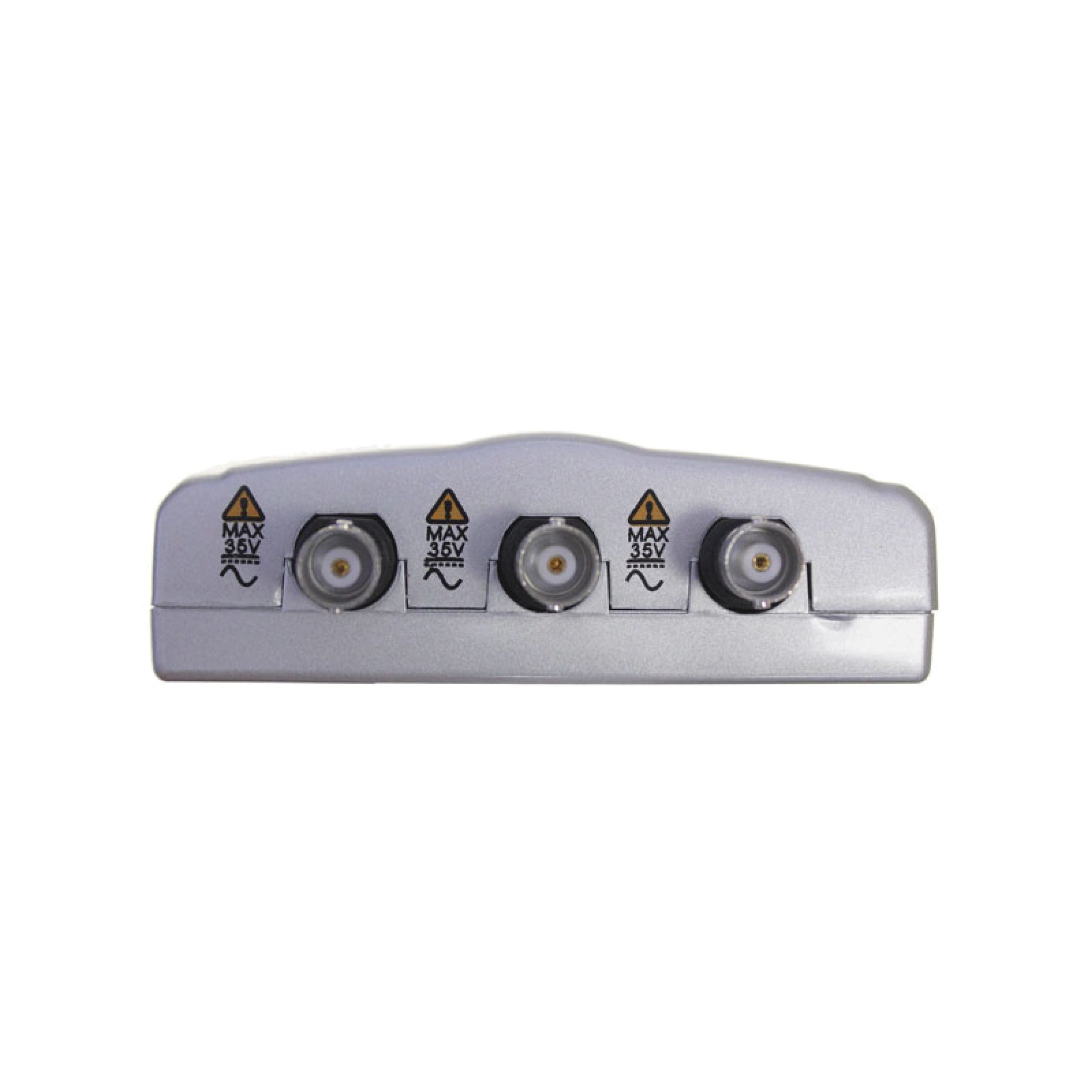

• Channels: 2
• Impedance: 1MΩ 25pF
• Coupling: AC/DC/GND
• Vertical resolution: 8Bit
• Gain range: 10mV-5V, 9Steps
• DC accuracy: ±3%
• Timebase range: 4ns-1h, 38 Steps
• Vertical adjustable: Yes
• Input protection: Diode clamping
• X-Y: Yes
• Autoset: Yes (30Hz to 40MHz)
• EXT. input: Yes
• Trigger Mode: Auto, Normal and Single
• Trigger Slope: +/-
• Trigger level adjustable: Yes
• Trigger Type: Rising edge, falling edge
• Trigger Source: CH1, CH2, EXT
• Pre/Post trigger: 0-100%
• Buffer size: 10K-32KB/Channel
• Shot bandwidth: DC to 40MHz
• Max. Sample rate: 100MS/s
• Sampling selection: Yes
• Waveform Display: port/line, waveform average, persistence, intensity
• Network: Open/Close
• Vertical mode: CH1, CH2, Dual, ADD
• Cursor measurement: Yes
