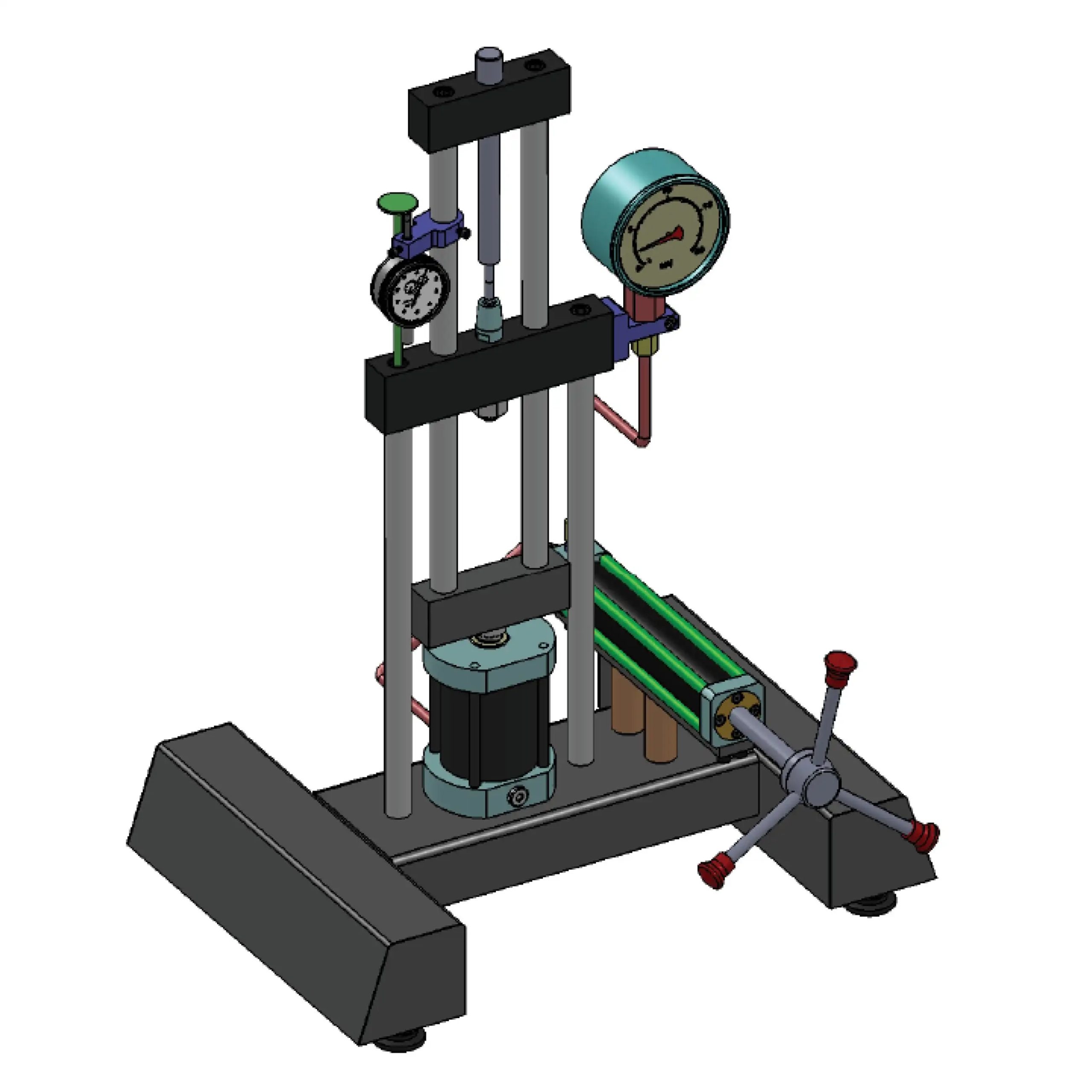

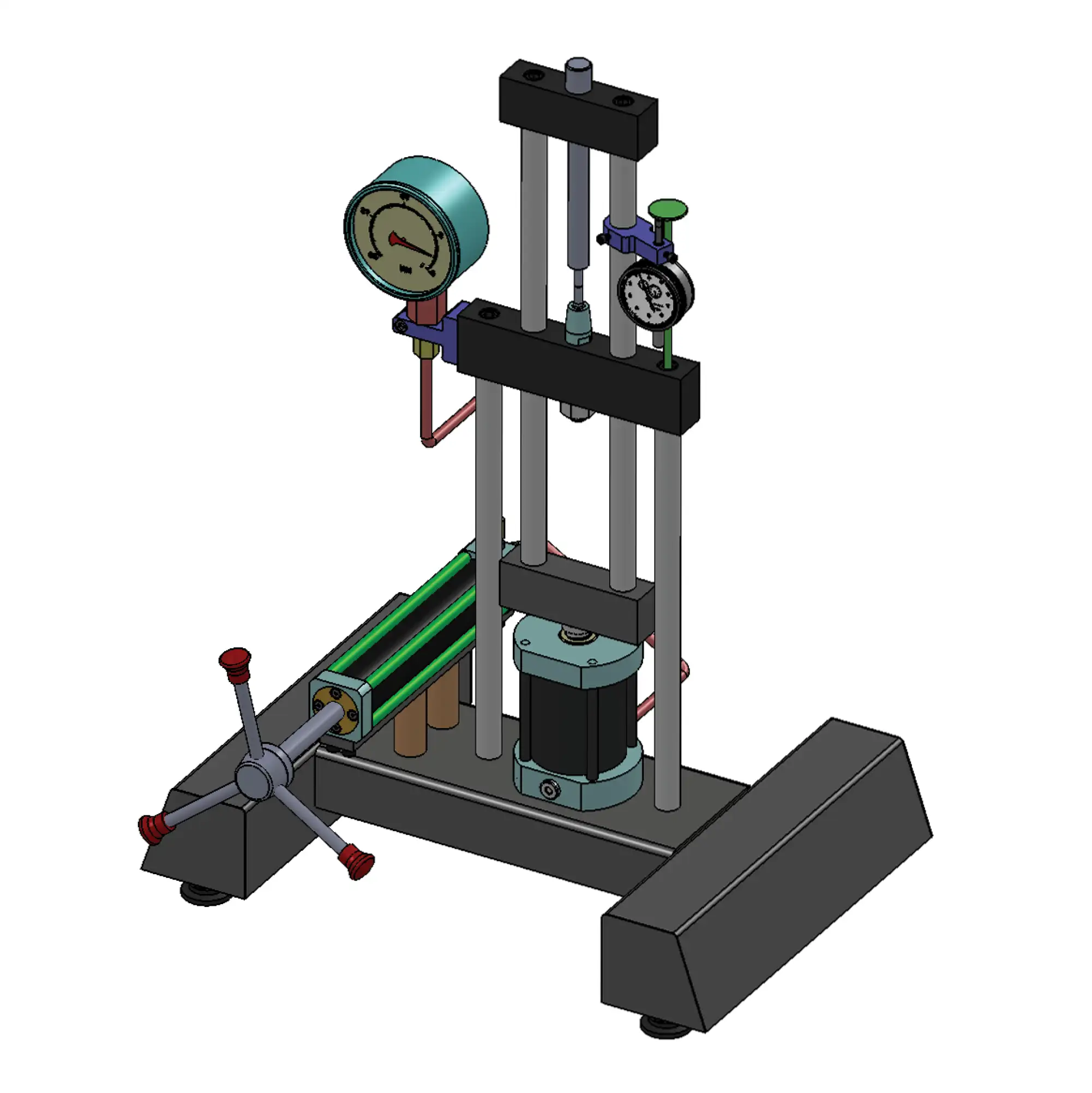

Banc d’essai de Traction

Ce banc a caractère didactique a été conçu pour l’étude et la réalisation d’essais de traction sur des éprouvettes de différents matériaux (Acier, Aluminium, Laiton ) a bout fileté, un accessoire non livrer permettra de remplacer le système de maintient des éprouvettes cylindrique par des éprouvettes plates de différent matériaux, ce qui allégera le coût des éprouvette sans incidence technique sur les essais.

Ce banc est doter d’un indicateur d’allongement au 1/100mm cette précision permettra de contrôler le mouvement de la traction et de l’arrêter avant rupture et ce grâce a la précision de la pompe manuelle et a la charge importante du système d’entraînement hydraulique en visualisant directement sur l’indicateur de charge a aiguille (manomètre).
Un système d’enregistrement de courbe est prévue pour cette version lycées doté de la technique rondelle ressort (Belleville) et magnifier par une biellette, le système permet l’obtention de façon automatique le graphe de la fonction charge/déformation/rupture sur le cylindre enregistreur.

Caractéristiques :

• Capacité de traction 20kN
• Indicateur de charge (manomètre de pression) lecture directe
• Indicateur d’allongement (comparateur au 1/100mm).
• Entraînement manuel du système hydraulique
• 10 jeux d’éprouvettes (Acier, Aluminium, Laiton ) a bout

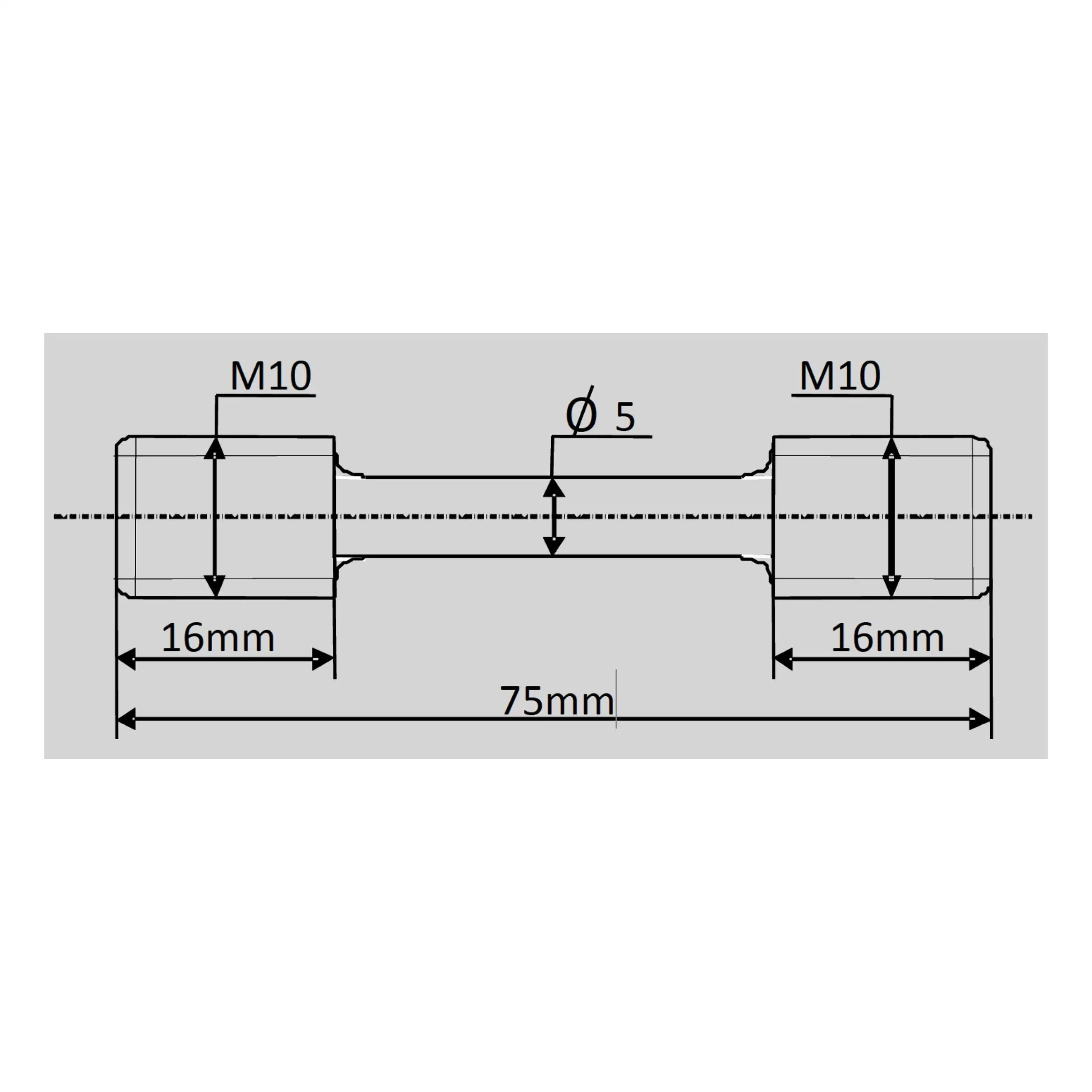

• Filetés utile M10 diamètre 6 longueur 60mm.
• Dispositif de serrage facile et efficace.

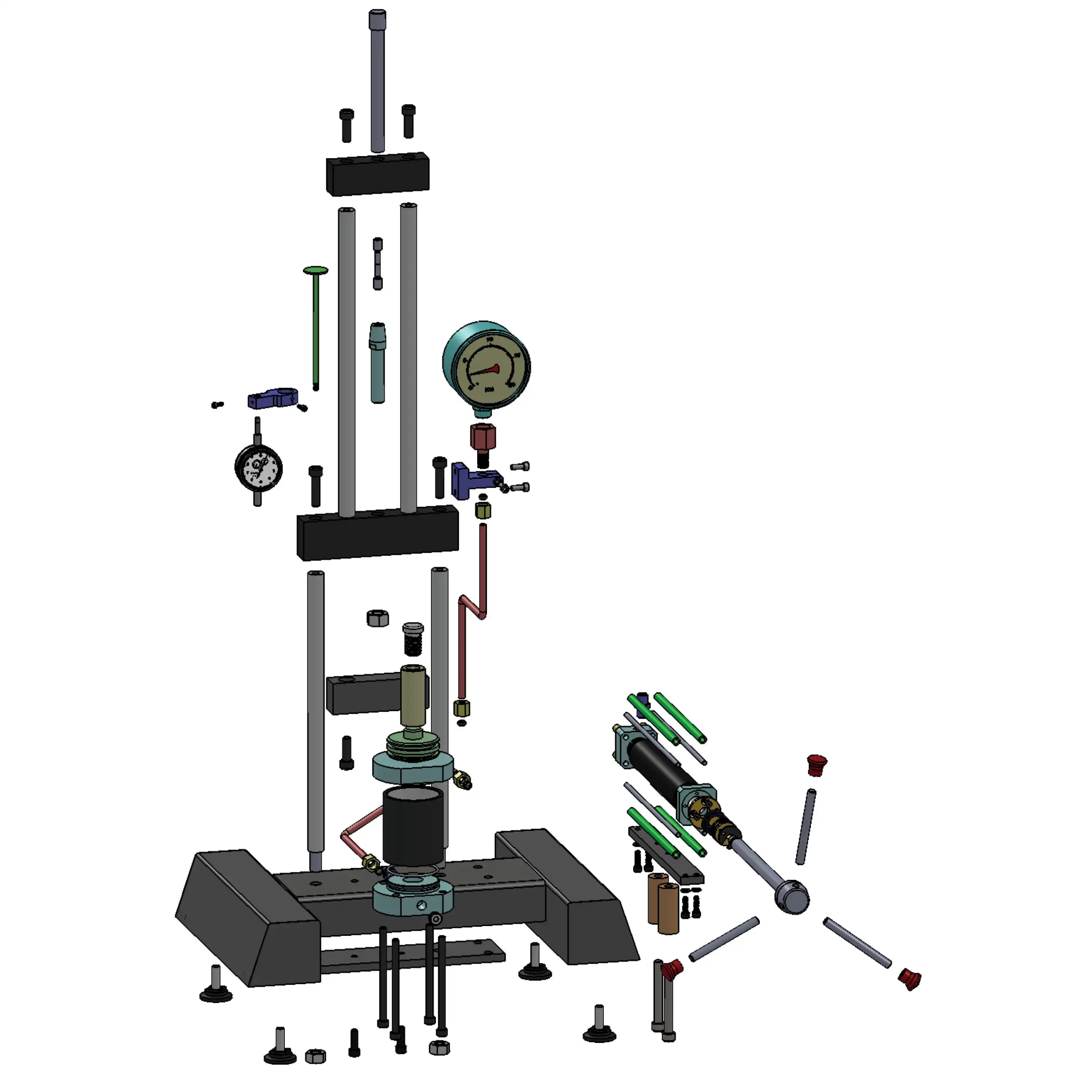

• Dossier technique comportant les dessins en 3D et 2D
• Dossier des dessin technique en 2D et 3D + copie sur support magnétique avec nomenclature en français.
• Dossier d’exercices et de travaux Pratiques
• Accessoires et clé de services.
• Trousse de révision ( huile et joints de rechange
• Notice de maintenance en français..
• Housse de protection.
• Machine robuste et non encombrante colonnes de guidage inoxydable. (disponibilité des pièces de rechange en Tunisie)

Garantie :
Ce banc est garantie 3 ans contre tous vices de fabrication et matériaux, hormis les éprouvettes qui ne le sont pas .les joints sont garantie 1ans avec de bonnes conditions d’utilisation et de stockage.

Ce banc permet de réaliser des essaies de traction sur une éprouvette cylindrique a bout fileter de différents matériaux a savoir: l’Acier l’Aluminium le Laiton, etc…
Ce Banc est équiper principalement de :

• Un Comparateur a cadran gradué en 1/100 de mm permettant une lecture directe de l’allongement de l’éprouvette au cour de l’allongement.

Ce Banc est équiper principalement de :

• Un Comparateur a cadran gradué en 1/100 de mm permettant une lecture directe de l’allongement de l’éprouvette au cour de l’allongement.
  • Un Indicateur de charge :
  • Manomètre Hydraulique Gradué en KN permettant la lecture directe de la charge appliqué sur l’éprouvette au cours de l’essai, cette peut atteindre 25 KN.
    Un Système hydraulique composé de :
    • Un vérin Hydraulique pouvant développer une charge supérieure à 20KN, la tige du vérin permet le réglage rapide du cadre mobile grâce au système Vis-écroue.
    • Une Pompe manuelle à vis permettant d’augmenter progressivement la pression dans le vérin.
