Banc d’essai de Torsion

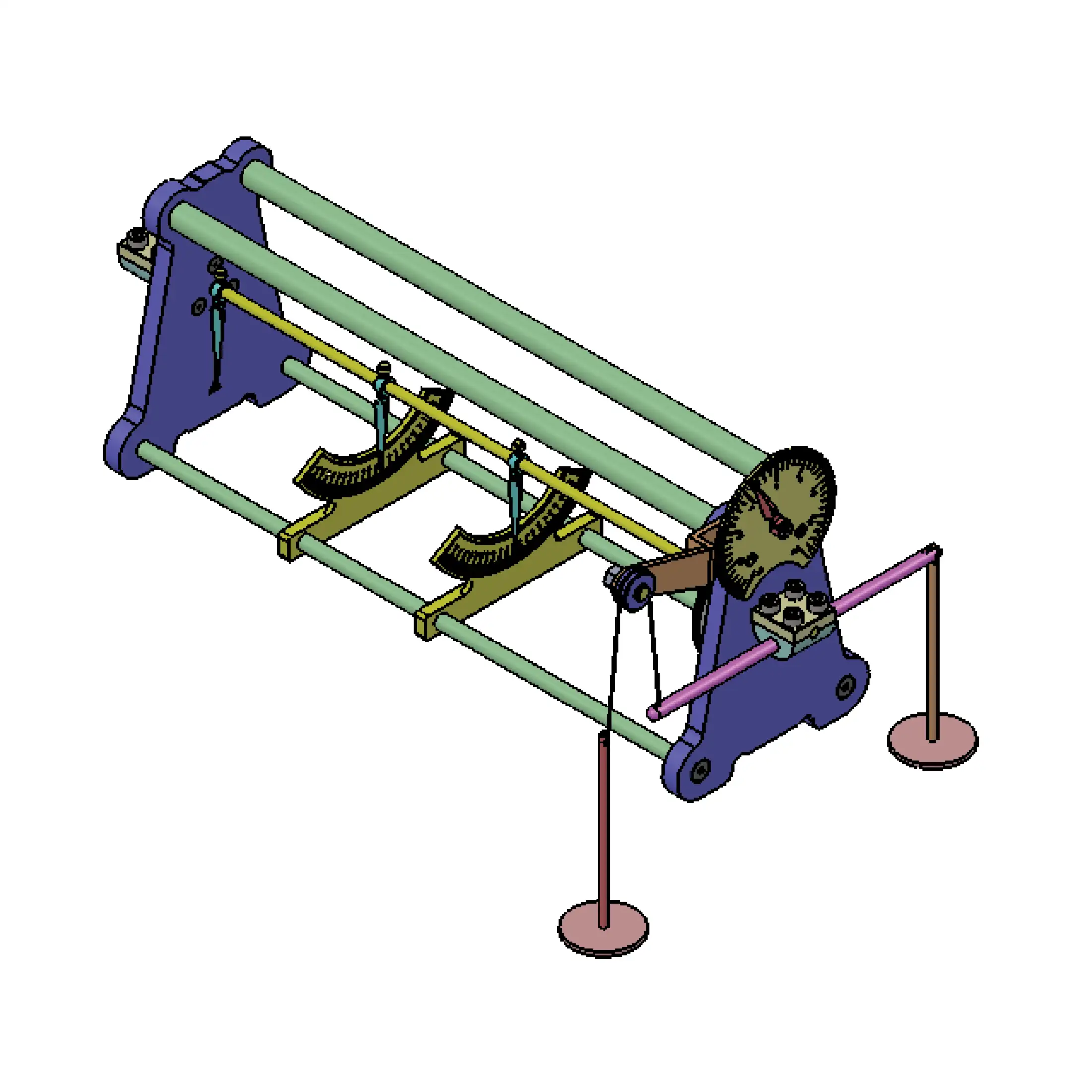

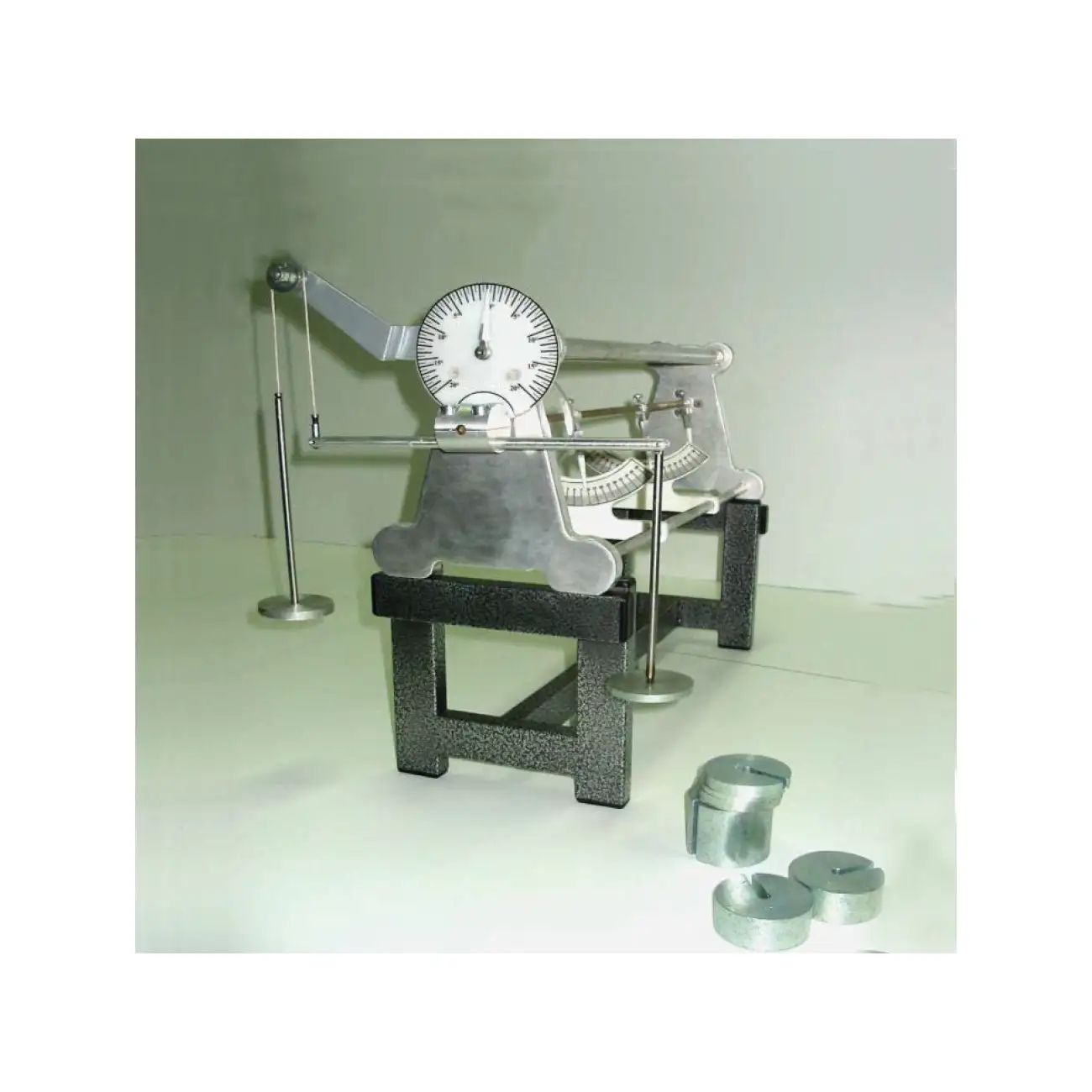

Cet appareil à caractère didactique sert à l’essai de torsion sur des éprouvettes de différents matériaux (Acier, aluminium, laiton). Le moment d’essais et de l’angle de torsion sont mesuré et visualisé directement, le banc est doté d’un générateur de couple, composé de: * Un disque solidaire à un mord pour le maintient de l’éprouvette. * Deux portes masses. * Un jeu de masses a contre poids. -Un cadran indicateur d’angle de lecture directe de la valeur du couple de torsion au 1/10 de degré. -Deux secteur translatoires et gradués + des aiguilles permettent de relever les valeurs des angles de torsion le long de l’éprouvette.

Travaux pratiques réalisables :

• Déformation en fonction de la charge 6 mesures rapport a 6 masses et leurs support, mesures différentes et alternées sur la même éprouvette.
• Déformation angulaire en fonction de la longueur.
• Vérification de l’élasticité transversale d’un métal.
• Déformation angulaire en fonction de la charge.

Caractéristiques :

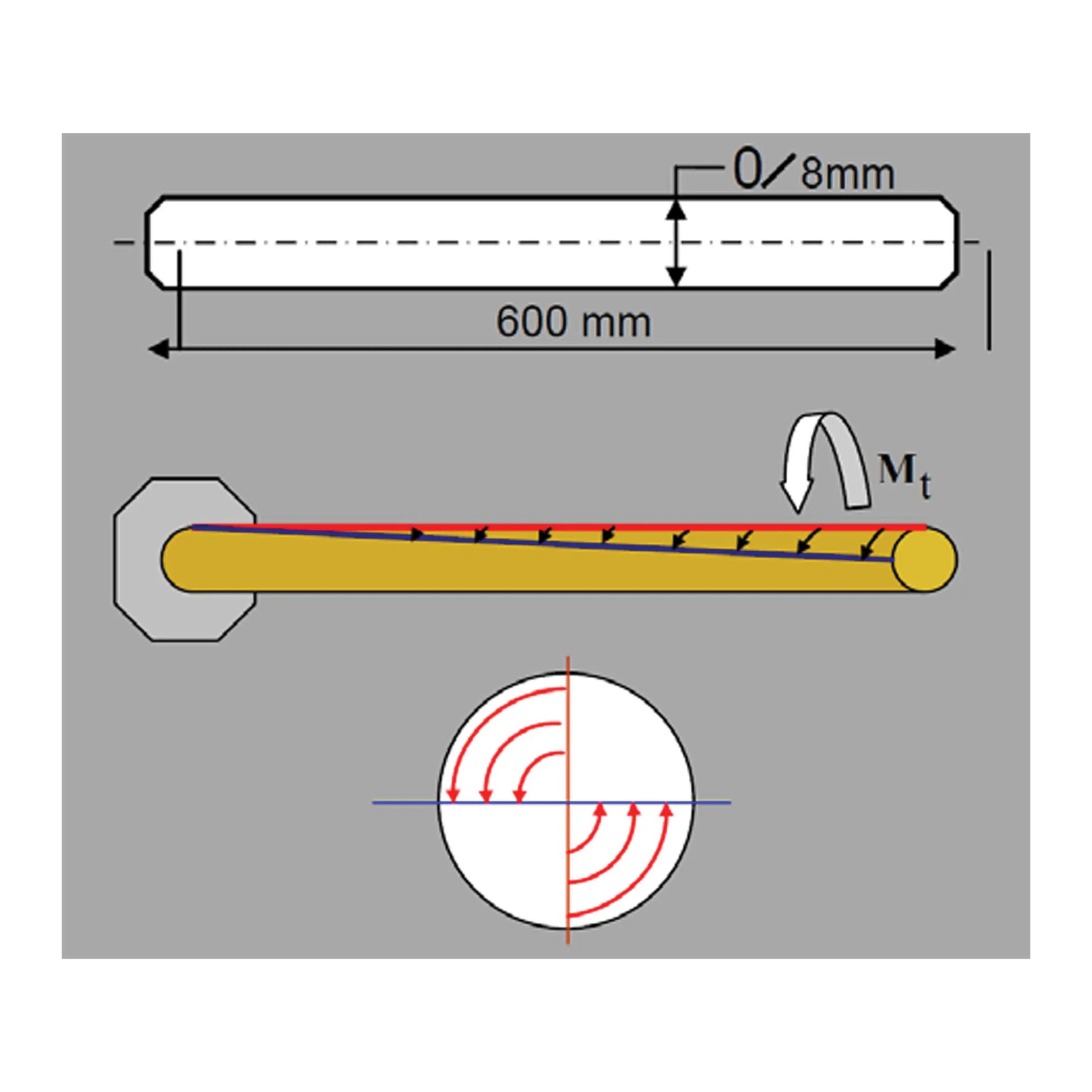

• Longueur de l’éprouvette 600mm Ø 8mm
• Indicateur d’angle de torsion gradué en degré 1/10 (Lecture directe sur secteurs).
• Indicateur de couple gradué à lecture directe
• Un dispositif de fixation de l’éprouvette fiable
• Jeux d’éprouvettes (acier, cuivre, Aluminium)
• Notice technique descriptive, de travaux pratiques et de maintenance.

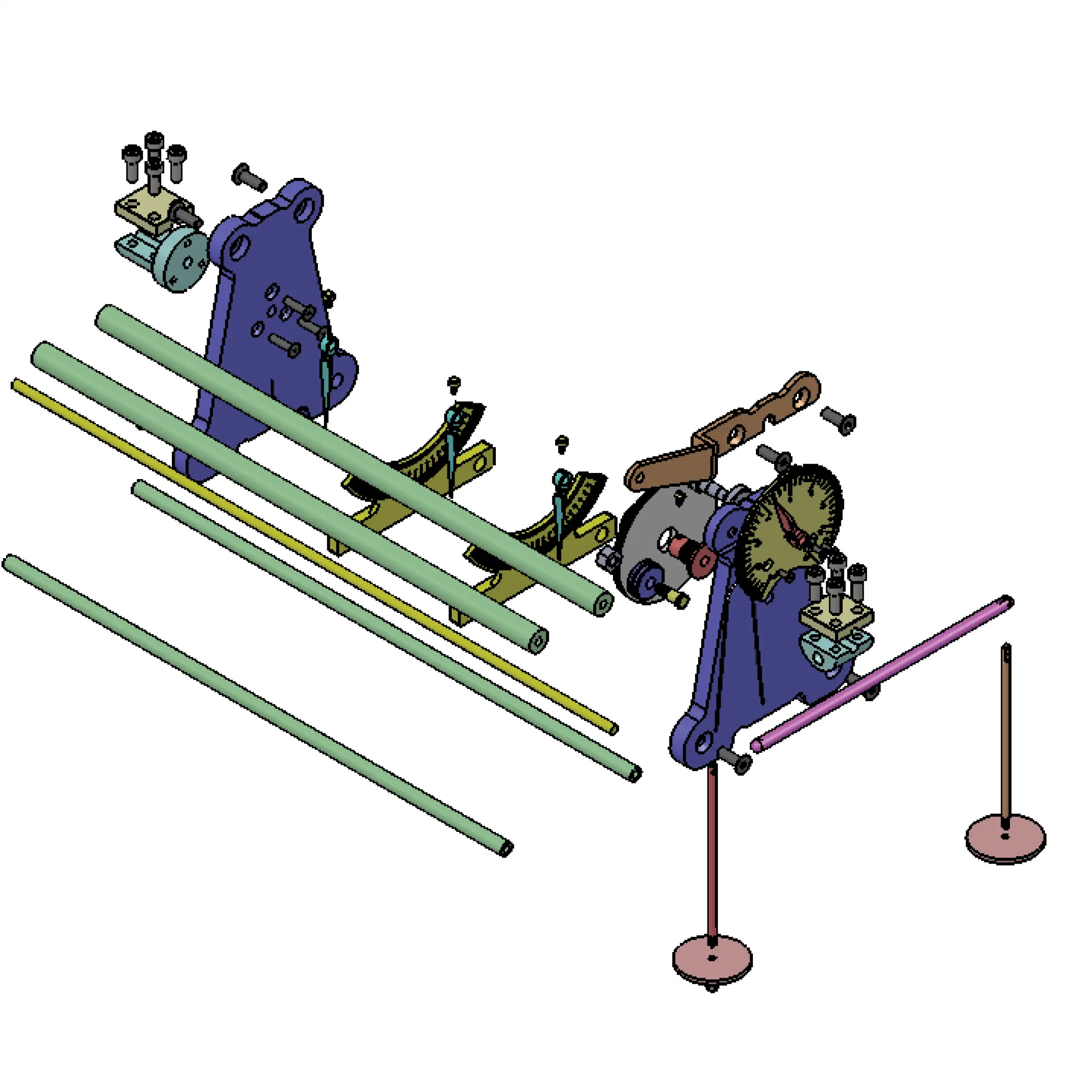

• Dossier des dessins technique en 3D et 2D
• Nomenclature en français Accessoire utilitaire et clé de services.
  Housse de protection.

Garantie :

• Ce banc est garanti 3 ans contre tous vices de fabrication et matériaux, hormis les éprouvettes qui sont garantie 1ans avec de bonnes Conditions d’utilisation et de stockage.
• Notice de présentation de la machine
• 2 jeu de masses de 1Kg, 500g, 200g, 100g

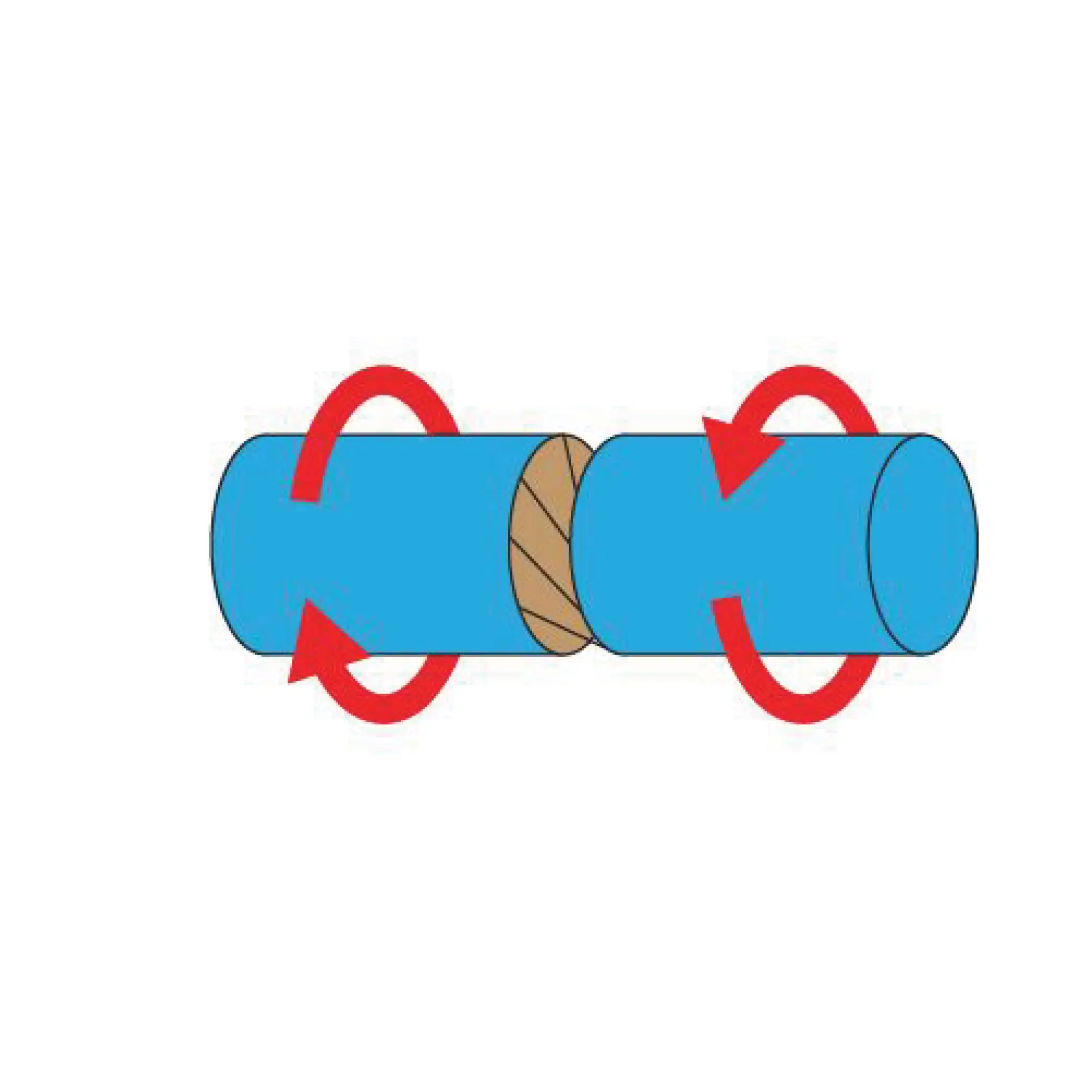

Essai de torsion sur des éprouvettes de différents matériaux.

• La conception de l’appareil concrétise parfaitement la notion de torsion simple, sa conception ne fait apparaître aucune source de sollicitations composées.
• L’emploi de vernier pour la lecture de l’angle a augmenté la précision et la sensibilité de l’appareil
• La conception de l’appareil permet une lecture directe de l’angle de torsion en 1/10 de degrés et de la valeur du couple de torsion.

Cette machine nous permet donc :

• D’étudier la déformation angulaire du matériau en fonction de la charge appliquée.
• Étudier la déformation angulaire du matériau en fonction de sa longueur.
• Vérifier des caractéristiques mécaniques de quelques matériaux tels que le module d’élasticité transversale G.
