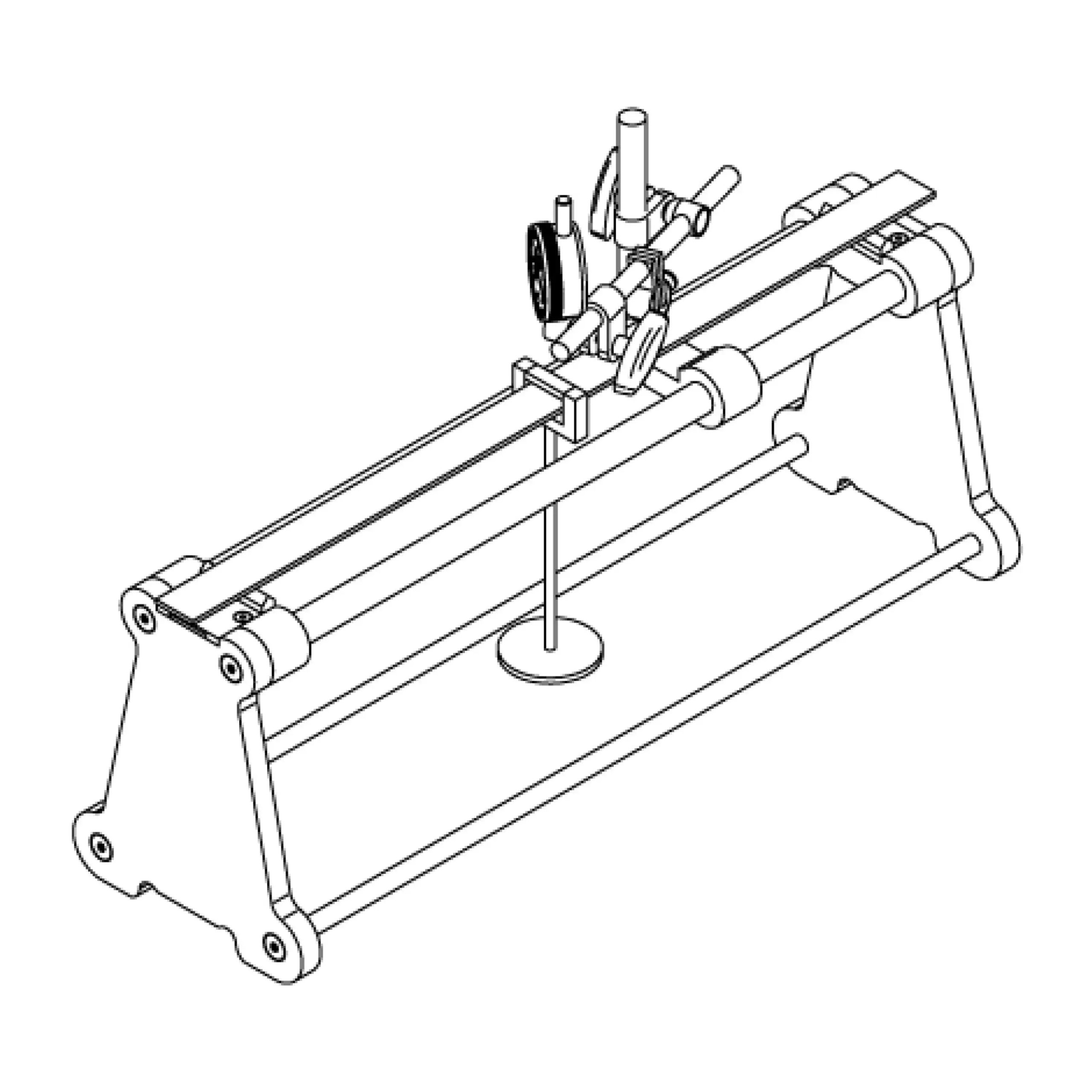

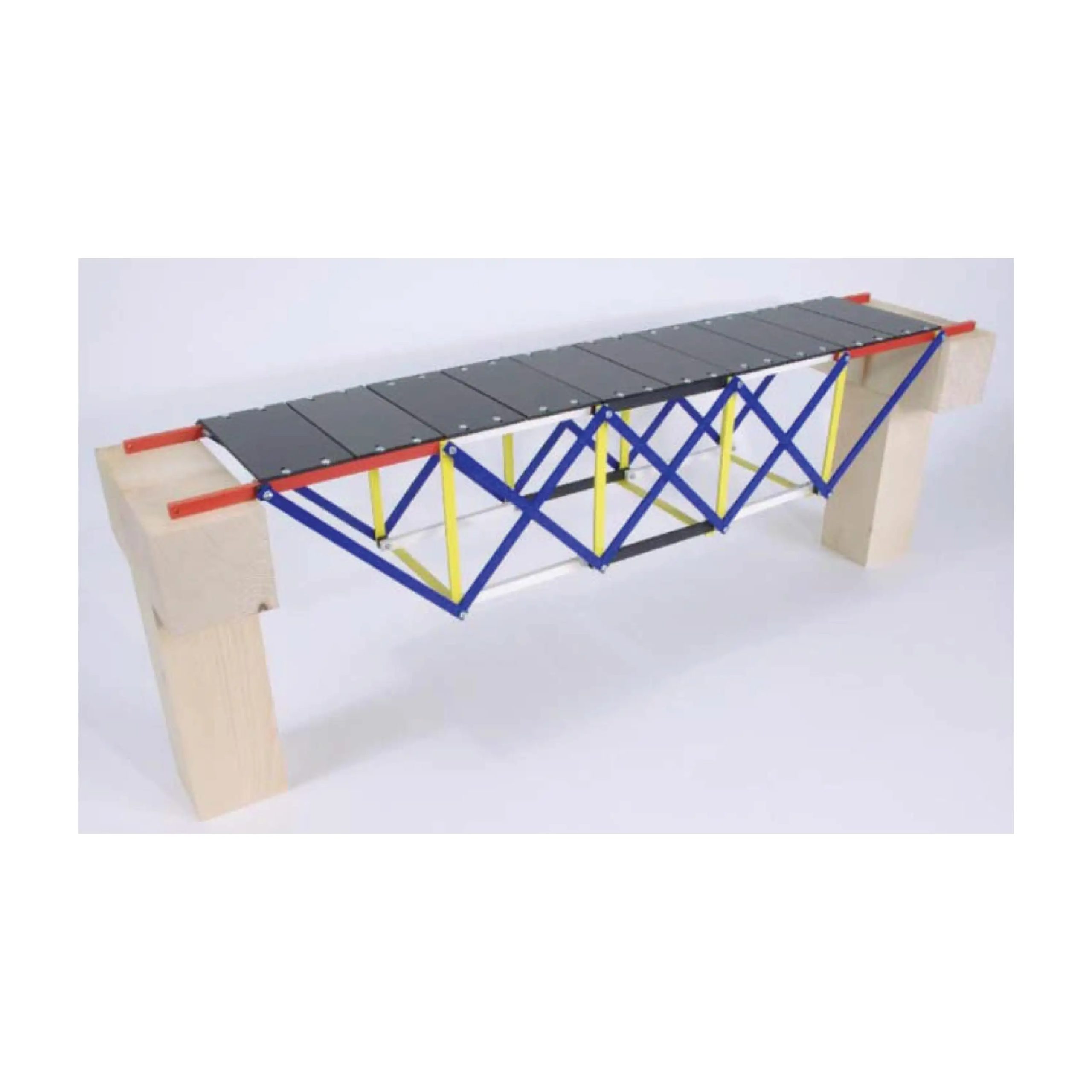

Banc d’essai de Flexion

Le banc d’essai flexion permet de tester la résistance de poutre jusqu’à leurs points de rupture en flexion basse et ainsi noter suivant les différentes charges les différents angles de déformation en utilisant le comparateur et la flèche sur la mesure en Y et sa portée sur la mesure en X.
De plus, nous pouvons tester la déformation de différents matériaux : de métaux et autres.
Suivant leurs épaisseurs, largeurs et portées d’appuis, nous verrons des nuances flagrantes concernant la résistance. Enfin, nous pouvons aussi étudier les flexions sur le banc d’essai de flexion Simple.

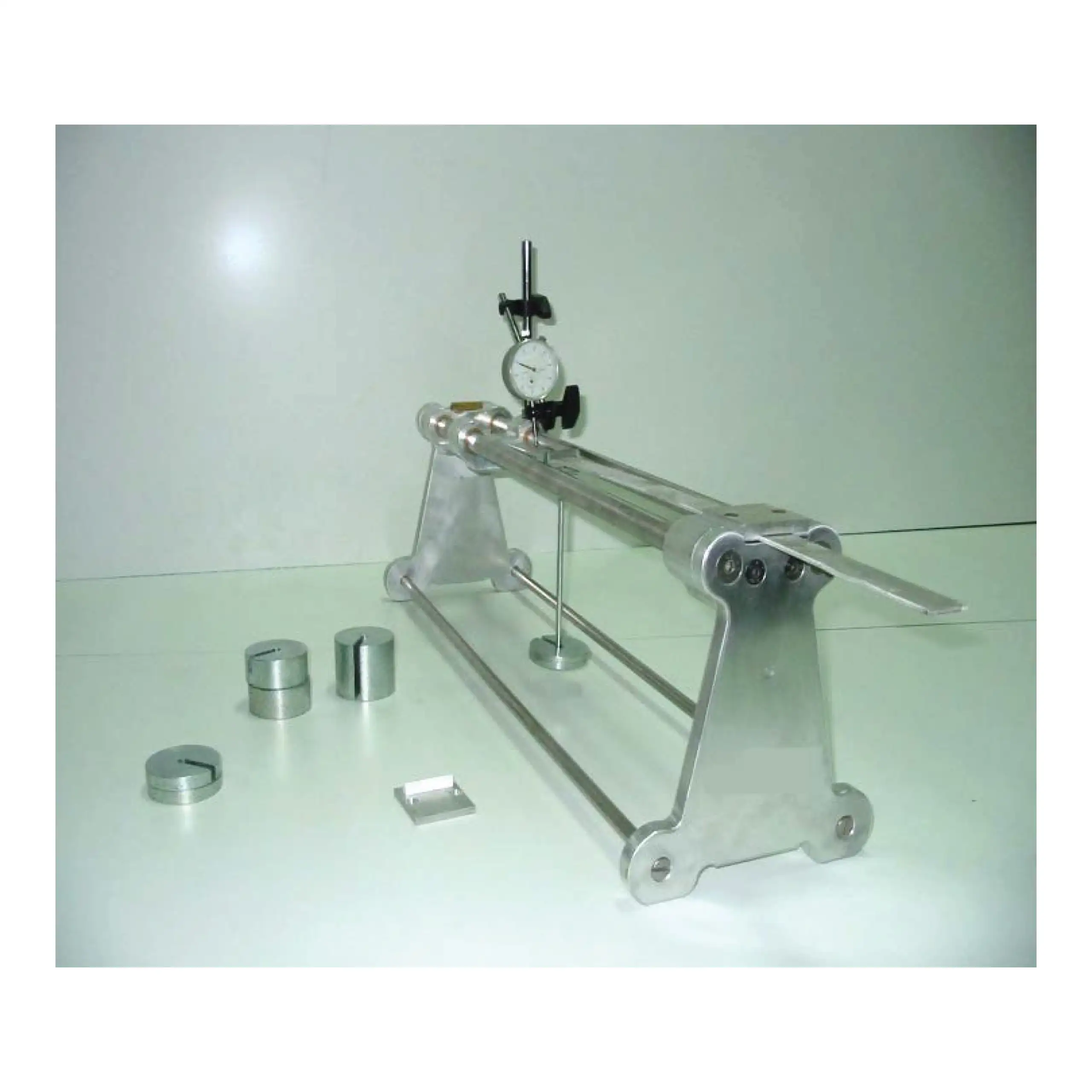

Caractéristiques du banc

• La machine présente les caractéristiques suivantes :
  • Distance entre appuis 500mm
  • Indicateur de flèche (Comparateur à cadrant au 1/100e) lecture directe
  • 1 support de masse mobile à couteau + un jeux de
  • 4 masses différentes 1Kg, 100g, 200g, 500g à suspension centrale pour réaliser une multitude de mesures différentes.
  • Un dispositif de fixation (bridage) de l’éprouvette fiable et interchangeable suivant l’épaisseur de la poutre utilisée.
  • Trois jeux de deux éprouvettes (acier, cuivre, alluminium)30/4mm ; 30/5mm ; 30/6mm.

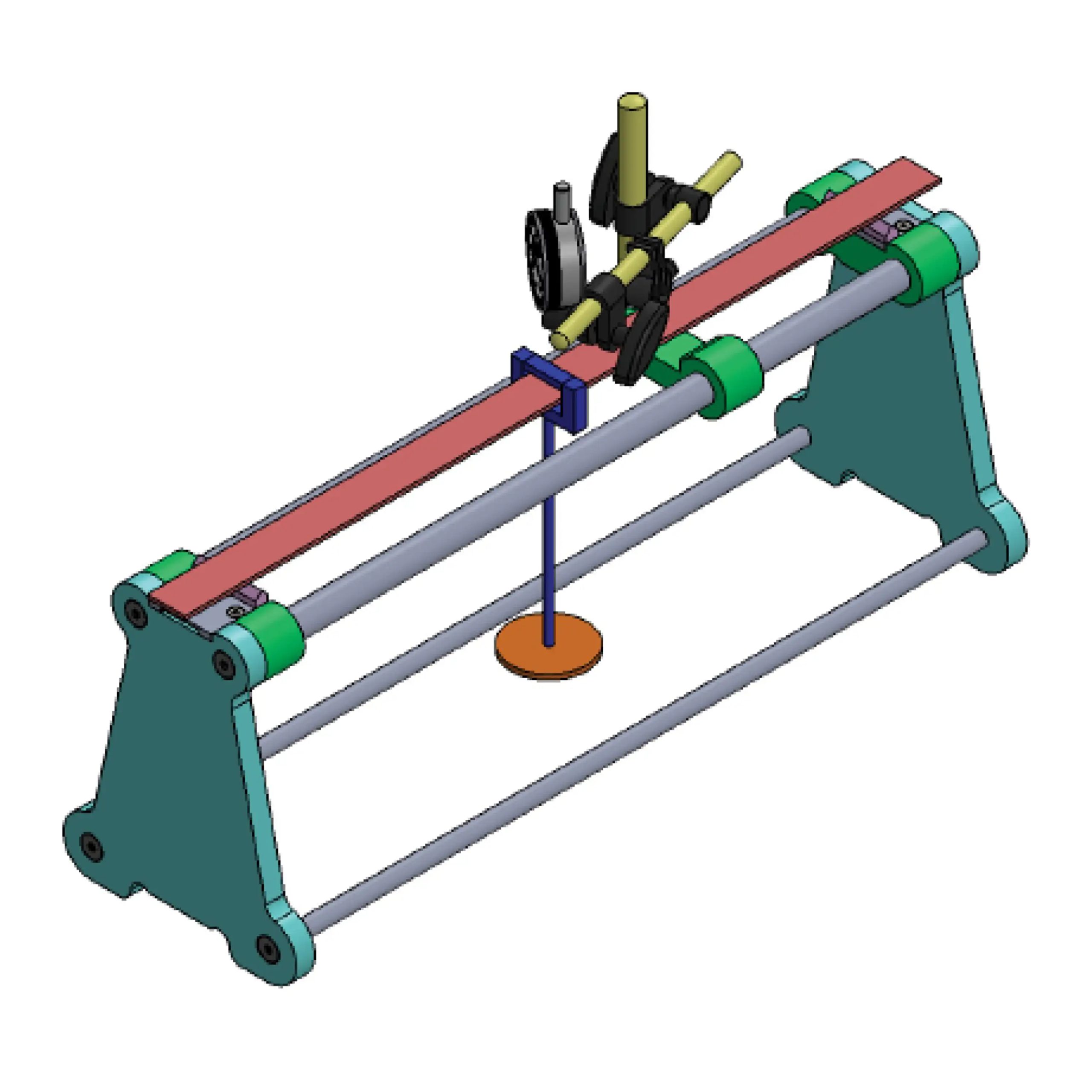

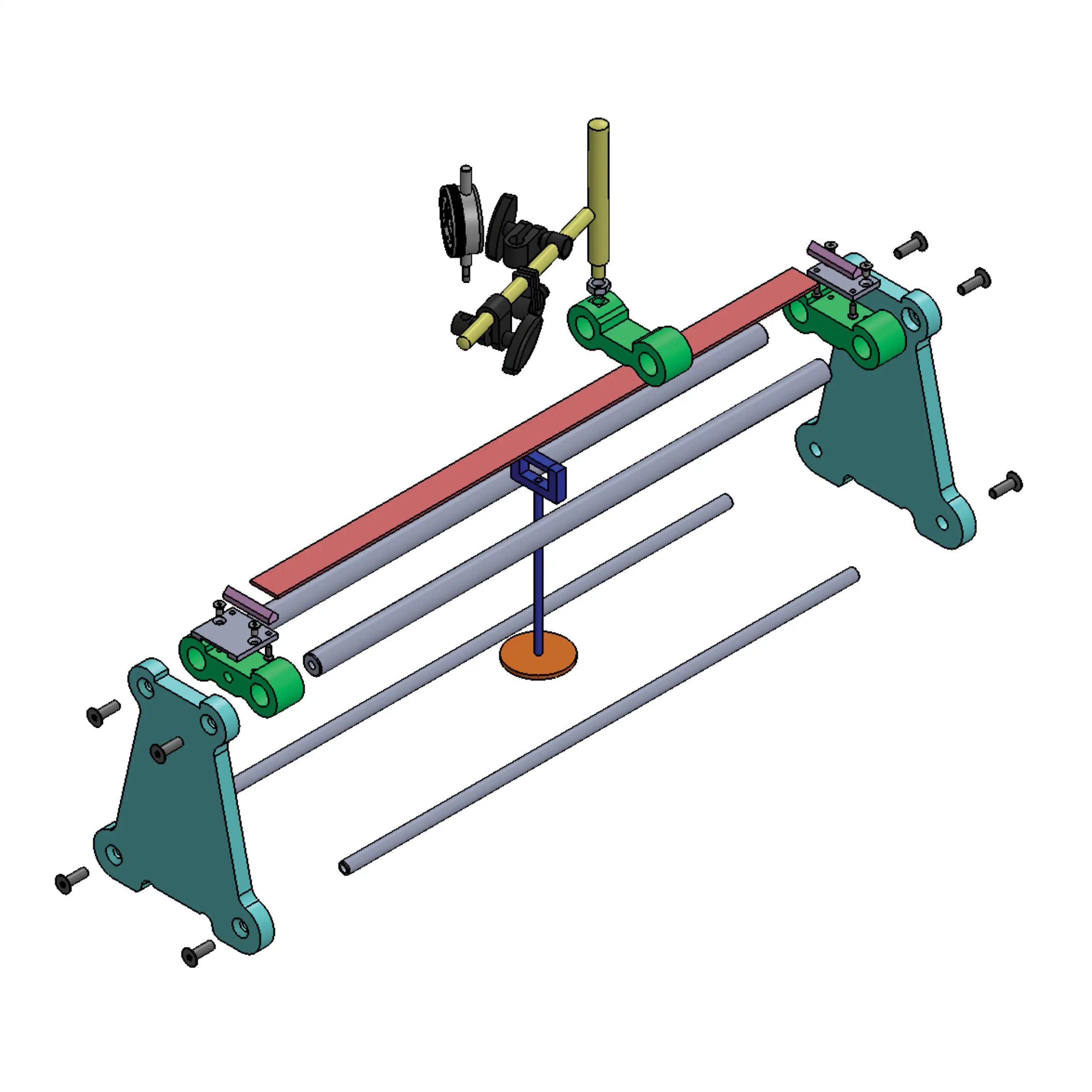

  • Dossier technique comportant les dessins en 3D et 2D avec nomenclatures en français.
  • Accessoires et clé de services.
  • Notice de maintenance en français.
  • Housse de protection.
  • Machine robuste et non encombrante colonnes de
  • guidage inoxydable.

Performances et essai réalisables.

• Flexion par rapport à la charge.
• Flexion par rapport à la longueur.
• Étude du coefficient d’élasticité et de déformation des différents matériaux et sections
• Établissement d’une courbe de flexion élastique.
• Analyse du théorème de réciprocité observé (accessoires en option non livrés avec la machine).
• Analyse du principe de superposition observé(sur 2 appuis).

Mise en œuvre du banc

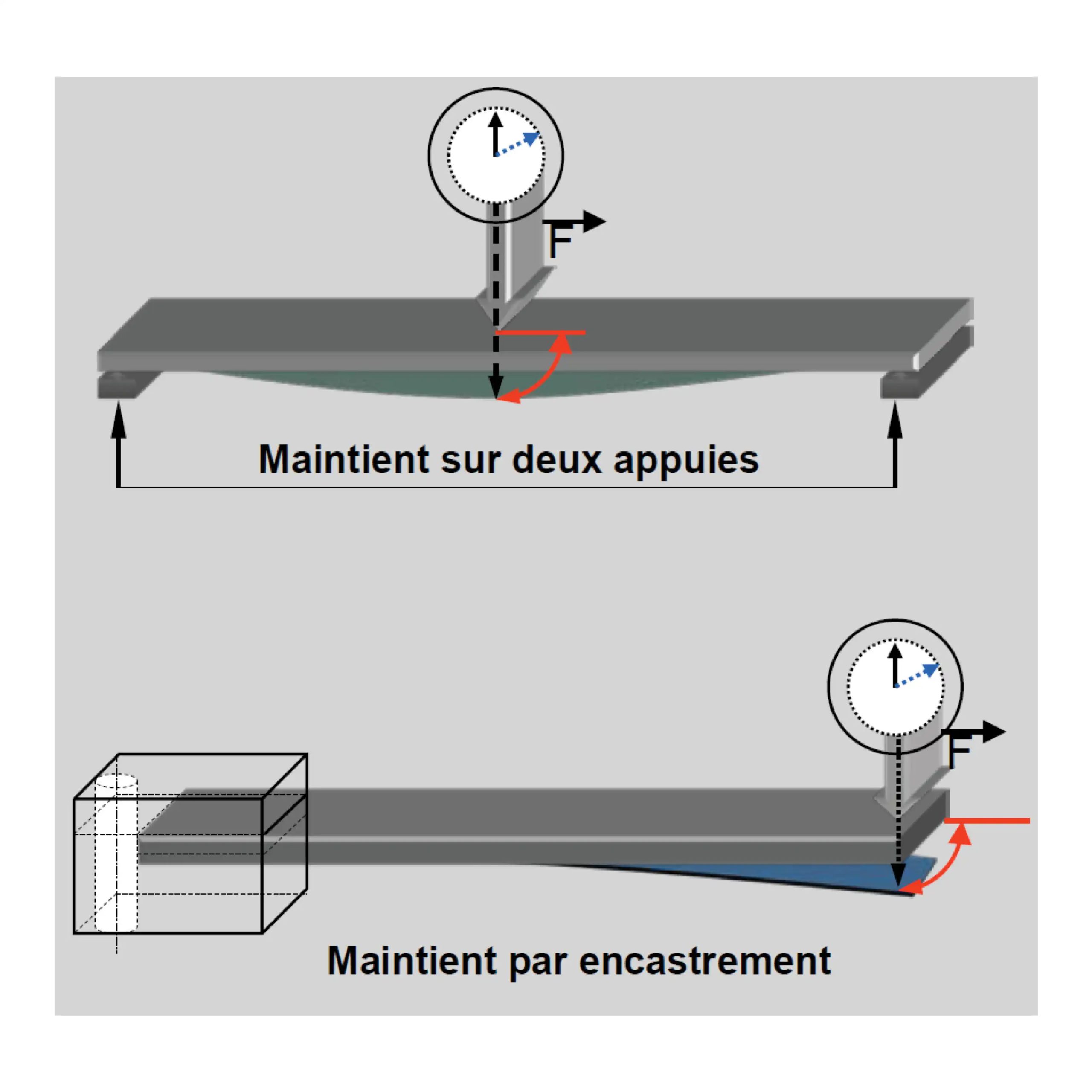

1. Suivant le TP à réaliser qu’il soit sur deux appuis ou en poutre encastré, choisissez la nature de la poutre, placez-la et veillez à ne pas mettre les mains sous la poutre, placez le porte masses à travers, étalonnez le comparateur à zéro
2. Vérifiez que votre sérigraphie du 0 est alignée avec le matériau non chargé.
3. Manipulez votre banc d’essai avec délicatesse pour ne pas engendrer des défauts de fonctionnement et fausser les résultats attendus.
4. Choisissez un point d’appui pour commencer la manipulation et commencer à charger le porte masses avec de faibles poids
5. Sur du papier millimétré, tracez votre abaque et commencez vos relevés.
6. Elargissez vos TP en agissant avec les poids et les distances par rapport aux appuis et aux différents métaux,
